Detalierea tehnică în proiectarea clinicilor – cheia evitării costurilor neprevăzute

Rolul detalierii tehnice în proiectare pentru o clinică

Când vorbim despre un proiect de clinică medicală, cea mai costisitoare greșeală nu este cea vizibilă. Nu este un perete pus greșit sau o finisare aleasă nepotrivit. Este absența unui detaliu tehnic corect documentat, cel care vine la suprafață abia în faza de execuție, când reconfigurarea traseelor de instalații sau modificarea sistemelor de ventilație costă de trei ori mai mult decât ar fi costat în faza de proiectare. Rolul detalierii tehnice în proiectare clinică este tocmai acesta: să transforme intenția arhitecturală în realitate funcțională, conformă și controlabilă, înainte ca șantierul să devină mai scump decât bugetul.

Ce înseamnă detalierea tehnică în proiectare clinică

Detalierea tehnică nu este un strat suplimentar de documentație adăugat la final. Este structura prin care un proiect medical devine executabil fără surprize.

În contextul clinic, detalierea tehnică acoperă tot ceea ce se află la intersecția dintre arhitectură, structură și instalații. Vorbim despre felul în care un traseu de ventilație traversează o zonă sterilă fără să compromită etanșeitatea, despre cum un circuit electric rezervat alimentează un echipament de imagistică fără întrerupere, sau despre modul în care coloanele sanitare sunt dimensionate pentru a susține un flux medical intens. Toate acestea sunt detalii tehnice în proiectare medicală, iar lipsa lor generează neconformități care nu pot fi rezolvate cu o soluție rapidă pe șantier.

Un proiect medical bine detaliat susține trei lucruri simultan:

• Fluxurile clinice. Traseele personalului, ale pacienților și ale materialelor contaminate trebuie să fie strict separate. Detaliile tehnice stabilesc exact cum se realizează această separare prin configurația instalațiilor și a zonelor de presiune.
• Igiena și controlul infecțiilor. Fiecare decizie despre materiale, rosturi, etanșări și sisteme HVAC are un impact direct asupra nivelului de igienă menținut în spațiu.
• Conformitatea cu reglementările. Normativele medicale nu acceptă interpretări. Detaliile tehnice documentate sunt dovada că fiecare soluție respectă standardul aplicabil.

Proiectarea instalațiilor electrice pentru un centru medical, de exemplu, trebuie să asigure distribuție clară și continuitate pentru echipamente critice, tratând întregul sistem ca pe coloana vertebrală a funcționării medicale. Această perspectivă, în care instalațiile MEP sunt parte integrantă a performanței clădirii, este fundamentul unei proiectare clinică eficientă.

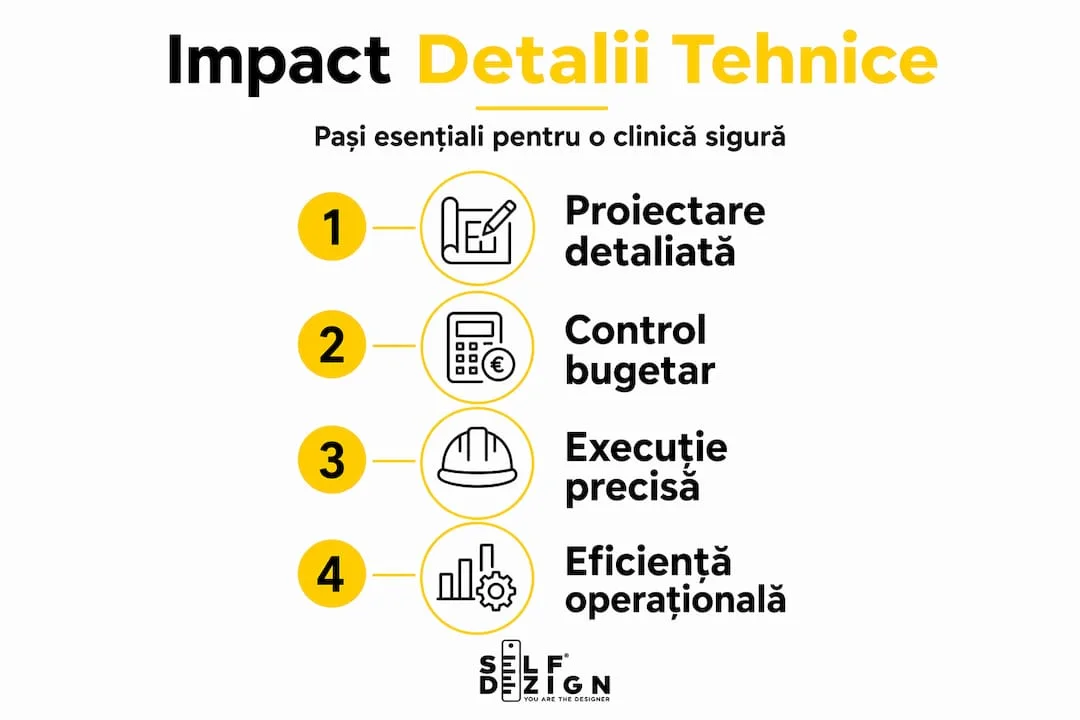

Impactul detaliilor tehnice asupra bugetului și calendarului

Realitatea financiară a proiectelor clinice cu detaliere insuficientă este documentată, și cifrele sunt greu de ignorat.

Un exemplu concret: modificările de trasee și instalații într-un proiect de infrastructură medicală au dus la creșterea bugetului de la 404,5 milioane lei la 646,5 milioane lei, o majorare de 60% cauzată în mare parte de schimbările de soluții tehnice și adaptarea tardivă la normative. Aceasta nu este o excepție. Este un tipar recurent în proiectele unde detalierea tehnică nu a fost tratată ca prioritate în faza inițială.

Consecințele concrete ale unei detalieri insuficiente urmează de obicei acest lanț:

1. Conflicte de trasee nedescoperite în faza de proiectare apar pe șantier, unde rezolvarea lor necesită reconfigurare fizică și reproblematizarea coordonării între specialități.
2. Schimbări de normative neasimilate în detalii generează neconcordanțe între documentația aprobată și soluția executată, ducând la opriri de lucrare și revizuiri costisitoare.
3. Lipsa rezervelor și a redundanțelor proiectate corect obligă executantul să improvizeze, iar improvizațiile în spații medicale au costuri directe și riscuri de securitate.

Planificarea tehnică riguroasă reduce aceste riscuri prin actualizarea continuă a detaliilor pe măsură ce arhitectura se consolidează. Schimbările repetate de detalii tehnice generează costuri neașteptate, dar tocmai anticiparea lor în faza de proiectare este ceea ce diferențiază un proiect controlat de unul care scapă de sub control.

Sfat profesional: Îngheață arhitectura înainte de a finaliza detaliile de instalații. Orice modificare de plan după ce traseele MEP sunt coordonate generează un efect de domino care afectează toate specialitățile simultan.

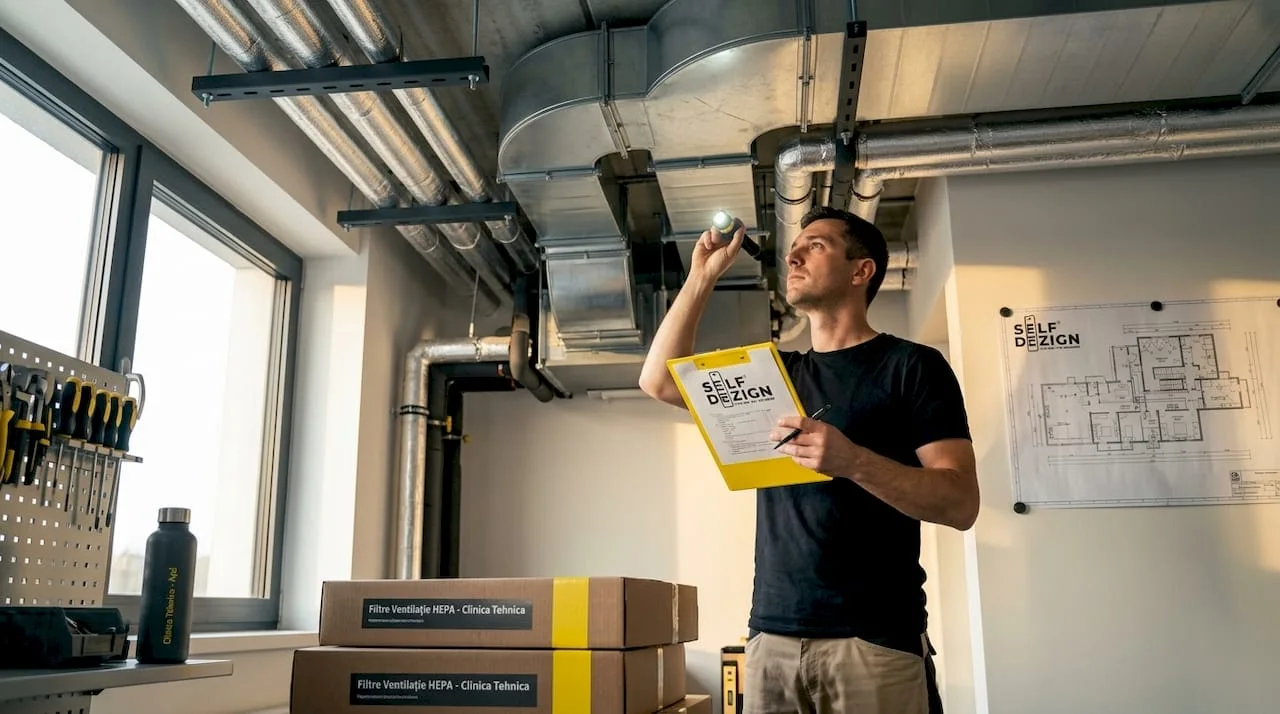

Sistemele HVAC în clinici: detalii care controlează infecțiile

Niciun sistem dintr-o clinică medicală nu este mai dependent de detaliere corectă decât ventilația. Și niciun sistem nu are consecințe mai directe asupra siguranței pacienților atunci când detaliile sunt greșite.

Standardul de referință internațional este ASHRAE 170-2021, care definește cerințele minime pentru schimburile de aer, presiunile diferențiale și tipurile de filtrare în funcție de tipul de zonă medicală. Izolatoarele cu presiune negativă, de exemplu, necesită minimum 12 schimburi de aer pe oră și filtrare HEPA la evacuare pentru a preveni scăparea agenților patogeni în coridoarele generale.

Detalierea tehnică a acestor sisteme înseamnă mai mult decât a specifica echipamentul corect. Înseamnă documentarea exactă a traseelor de aer, a punctelor de etanșare la traversarea zonelor cu presiuni diferite și a logicii de control care menține presiunile diferențiale stabile chiar și când ușile sunt deschise.

Presiunile pozitive în săli de operație și negative în camere de izolare sunt esențiale ca măsură de control al infecțiilor. Iar flexibilitatea proiectată din start în sistemele HVAC permite clinicii să răspundă rapid unor schimbări funcționale sau epidemiologice fără redesign major.

Sfat ul nostru: Documentează fiecare zonă de presiune pe un plan separat, nu doar pe planurile generale de instalații. Acest document devine baza pentru testarea la recepție și pentru programul de mentenanță preventivă.

Standardele Joint Commission 2026 cer documentația privind întreținerea filtrelor și verificări periodice regulate, ceea ce înseamnă că detaliile tehnice nu se opresc la execuție. Ele susțin și exploatarea pe termen lung.

Normativul I9-2022 și instalațiile sanitare în clinici

Instalațiile sanitare dintr-o clinică nu sunt pur și simplu o versiune mai mare a celor dintr-o clădire de birouri. Au cerințe specifice de separare, dimensionare și materiale, iar Normativul I9-2022 este documentul de referință pentru orice proiect nou în România.

Principalele aspecte tehnice care influențează direct detalierea proiectelor sanitare medicale includ:

• Sistemul separativ obligatoriu. Instalațiile noi trebuie să separe rețelele menajere de cele pluviale, o cerință care afectează trasarea coloanelor, numărul de puțuri de inspecție și conexiunile la rețeaua publică.
• Diametre minime pentru coloane de canalizare. DN 100-110 mm este minimul acceptat, iar în contextul clinic, unde volumele de apă uzată pot fi mai mari și includ substanțe dezinfectante, dimensionarea corectă este critică pentru funcționare fără blocaje.
• Materiale adecvate. Alegerea materialelor pentru instalații sanitare medicale trebuie să țină cont de rezistența la dezinfectanți agresivi, de durata de viață estimată și de compatibilitatea cu sistemele de monitorizare a calității apei.
• Sisteme de alimentare redundantă. În zonele critice, cum sunt blocurile operatorii sau sălile de terapie intensivă, alimentarea cu apă rece și caldă trebuie să aibă circuite de rezervă.

Respectarea acestor detalii nu este doar o chestiune de conformitate formală. Un proiect sanitar corect detaliat conform I9-2022 are șanse semnificativ mai mari de a primi avizele necesare fără corecții, ceea ce se traduce direct în calendar.

Documentație, trasabilitate și verificări tehnice

Un proiect medical bine detaliat tehnic nu se termină cu documentele semnate de proiectant. Trasabilitatea detaliilor pe tot fluxul, de la proiectare la execuție și recepție, este ceea ce transformă intenția în garanție.

Modernizarea Spitalului Nicolae Malaxa oferă un exemplu concret al modului în care criteriile cantitative susțin verificarea obiectivă: 2 UPS-uri trifazice și 52 de tablouri electrice înlocuite sunt date clare care permit evaluarea livrabilelor fără interpretări. Același principiu se aplică oricărui proiect clinic: lungimile rețelelor, numărul de echipamente, capacitățile rezervate, toate trebuie documentate cu cifre, nu cu descrieri vagi.

Câteva practici care fac diferența în gestionarea trasabilității:

• Matricea de detalii critice. O listă care leagă fiecare detaliu tehnic important de normativul relevant, de documentul de proiect și de responsabilul verificării la execuție.
• Revizii coordonate. Orice modificare arhitecturală după îngheț declanșează automat revizuirea detaliilor MEP afectate, cu versioning clar documentat.
• Protocoale de testare. Fiecare sistem, HVAC, electric, sanitar, trebuie să aibă un protocol de punere în funcțiune cu criterii de acceptare definite înainte de execuție, nu după.
• Documentație pentru mentenanță. Detaliile tehnice sunt baza manualelor de exploatare. O clinică fără documentație clară despre cum funcționează sistemele sale va genera costuri de mentenanță imprevizibile pe toată durata de viață a clădirii.

Abordarea instalațiilor MEP ca parte integrantă a performanței clădirii medicale subliniază că detalierea nu este o activitate de back-office. Este un instrument de management al calității pe tot parcursul proiectului.

Perspectiva noastra despre detalii și intersecții

Am văzut suficiente proiecte medicale pentru a spune cu certitudine că cele mai costisitoare probleme nu vin din decizii greșite mari. Vin din detalii mici, la intersecție, unde nimeni nu a verificat dacă traseele din două specialități diferite se coordonează corect.

Lucrul cu proiecte precum Affidea Bistrița confirmă ceva pe care îl știam deja din practică: un centru medical de radioterapie nu funcționează dacă instalațiile electrice nu sunt tratate cu aceeași rigoare cu care se tratează arhitectura. Nu sunt două lumi paralele. Sunt un singur organism care trebuie să funcționeze sincronizat.

Ce am învățat și ce recomand oricărui arhitect sau designer care lucrează în zona medicală: actualizează detaliile tehnice de fiecare dată când planul arhitectural se modifică. Nu la final, nu “când termini celelalte”. Imediat. Neconformitățile cele mai frecvente apar tocmai la acele intersecții unde nimeni nu a reluat detaliile după o modificare de plan care părea minoră.

Mai mult, cred că există o tendință greșită de a delega total detalierea tehnică inginerilor de instalații și de a considera că arhitectul sau designerul de interior “nu se ocupă de asta”. În proiectele clinice, această separare artificială este exact sursa problemelor. Coordonarea funcționalității interioare cu aspectele tehnice în proiectare nu este o opțiune. Este condiția de bază pentru ca spațiul să funcționeze.
